構想（というか、前置き）
まぁ、今まで30Jや40JでとJOG化はやってきてるんで、
心配なのは、Asahiさんもおっしゃられてる、JOGの位置。
もともと、やはり親指で操作したくて付けるJOGですから、
Asahiさんのように付ける事は、今回はやめて、いつもの位置に設置することに。
ま、開腹方法や配線図はAsahiさんにお任せするとして、
（なんかこんなんばっかだなぁ。。）
サイド（取り付け位置）の確認。
SDスロットの干渉が気になるんで、sinにしては珍し
前もって確認なんぞしてみたんですが、
JOGを付けたい部分に置いて見ると、なんとか許容範囲。
だもんで、一気にリューターで削り込み。。
こんな感じ。
もちろん、本体側だけでなく、裏ブタも同じように薄く削りこみ。
相変わらず、大雑把だけど普段見えるとこじゃないしね。
ここまで出来れば、ほぼ完成。
なにが一番つらいかって、この削り込み作業が一番つらい。
なんたって、削りすぎたら元には戻せないし、
きちんと削っておかないと、JOGの操作に影響するし。。
ってんで、いよいよ配線開始。
配線完了。
ちなみにJOGの固定方法は、お約束の両面テープ。
JOGとSDスロットの間に、絶縁用にと裏紙はがさずに両面テープを貼り付け。
で、裏ブタをはめてやって完成！
あっけなく完成。

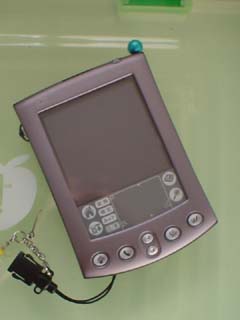

でもって、気になる出っ張り方なんですが。。
ちょっと出すぎかなぁ。。
角度を変えて、裏面から見てみると。。
こりゃ、出すぎだろ！！
あまりにも出っ張りすぎなため、
40Jと比べてみると。。
おいおい、まんまはみ出してるようにしか見えないじゃない。(^^;;
ええっと、やっぱりこの位置はお勧め出来ません（笑）。
まぁ、実用上はたいして問題ないとは思いますが、
いかんせん、見た目が悪すぎます。。
しばらく、このままで使ってみようと、思いますが、
そのうち、何かいい案が見付かったら、やり直しでしょうねぇ。。
|
