BluetoothアダプターをiBookに内蔵
2002.08.30.
更新:2002.09.08.
更新:2002.09.08.
ようやく暑さも落ち着いてきたんで、iBookをいじってやろうと(^-^;;
とりあえず、入れてみちゃいました。
まず、個人的には全く使い道のない、56kモデムの基板を取り払い、
その空いた空間に2ポートのUSB-HUBと、
Bluetoothアダプタを仕込んでしまおうと。。

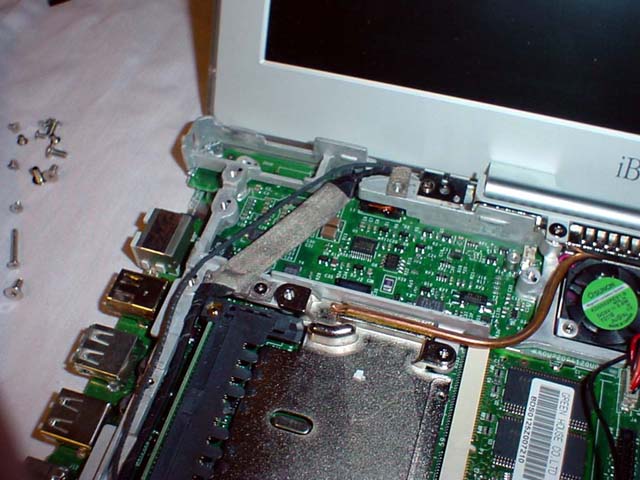

ここですね。

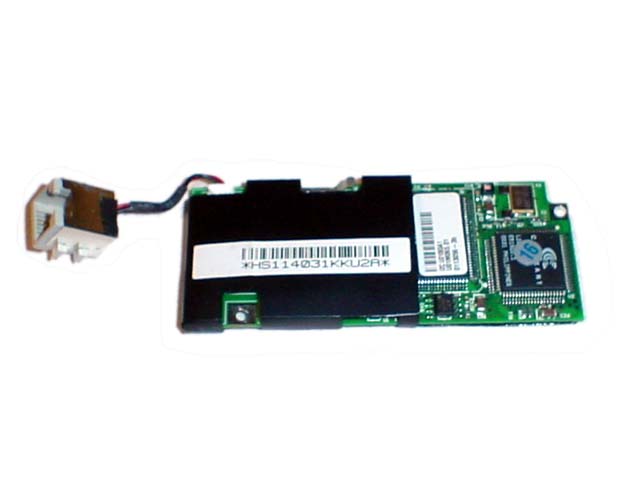

でもって、外された用無しくんはこいつ。。
でも、彼は何も悪くない（笑）
そう、sinが使ってあげないだけ。。
で、その空いたスペースに入れるUSB-HUBなんだけど、これが結構曲者で、
そもそもかなり小さめのヤツじゃないと、Bluetoothアダプターと同居できないし、
かといって、小さいサイズのものだと、電源供給の問題からか、
普段使ってるI/O DATAのUSB-CFADPが使えないものが多かったりと、
結局、いくつかのUSB-HUBを買い漁って検証したりして。。(-o-;

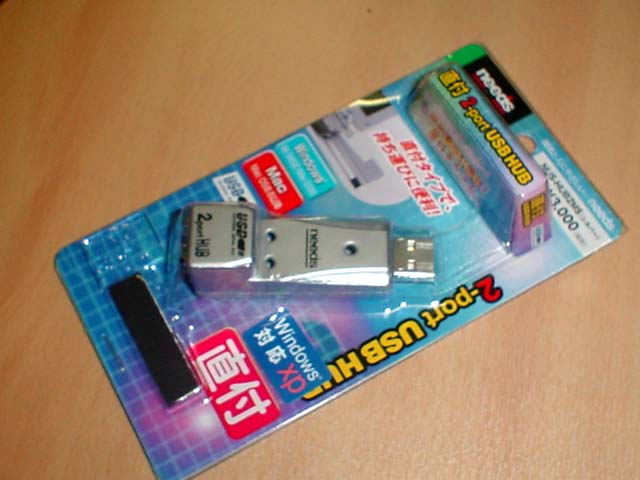

で、その結果、要求を全て満たしてくれたのが、こいつ！！
needs NUS-HUB2MS（シルバー）
でも、もちろんそのままで使う訳じゃなく。。

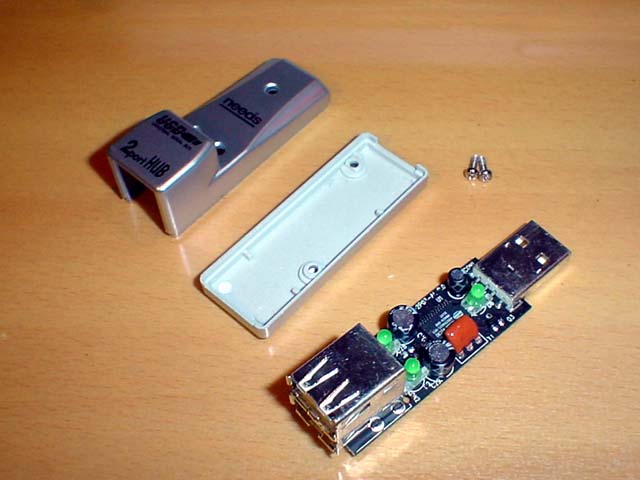

あっというまに、3枚におろされちゃう（笑）。
ま、しかたない、そういう運命なのさ。。

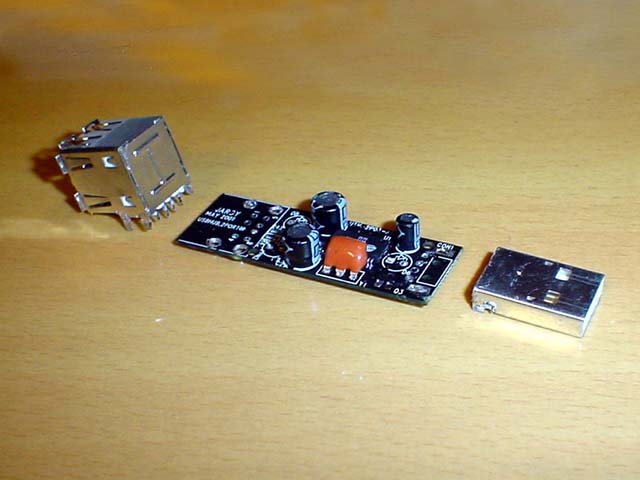

さらに、バラす。。
実際に使うのは、真ん中に写ってる基板のみ。
でもって、要はモデムを外して空いたスペースに
この基板とBluetoothアダプタを入れるだけなんですよね。。
。。。と、ここまで書いてて、気付いたんだけど、
このKAIZOって、あまりにも単純過ぎてつまんないじゃん。。(T_T)
でも、まぁ始めちゃったんで、できるまでやっとこうかと思って。。

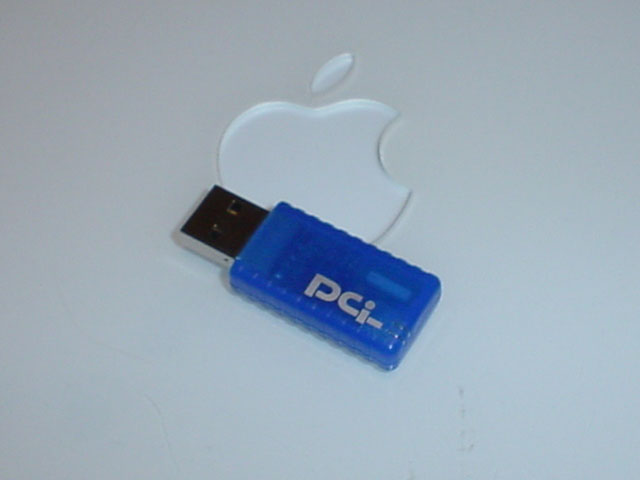

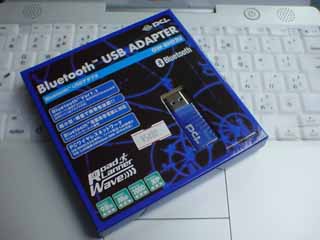

買ってきたBluetoothアダプタがこいつ。。
ホントは、アップルから届くの待ってからやるつもりだったんだけど、
一向に届く気配が無いんで、こいつでやる事にしました。
で、素のままで使える事を確認して。。早速。

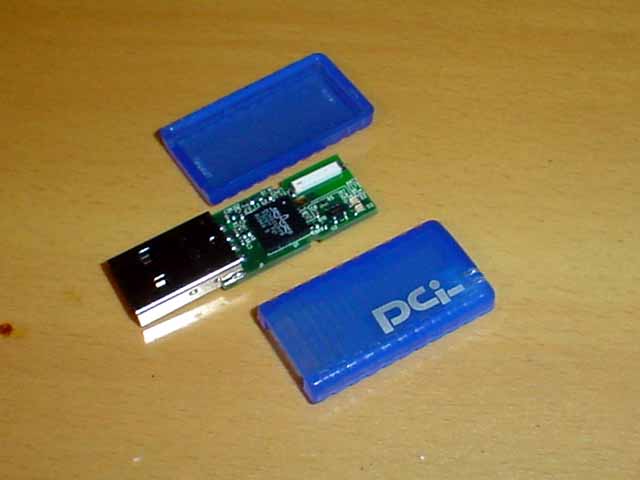

分解開始〜（笑）。

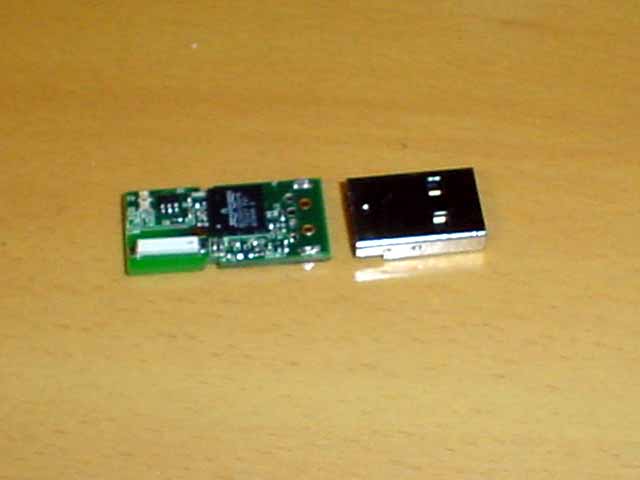

ここまでバラします。。
こいつもやっぱり使われるのは基板のみ。。
ま、ここまでやったら後は楽勝。。

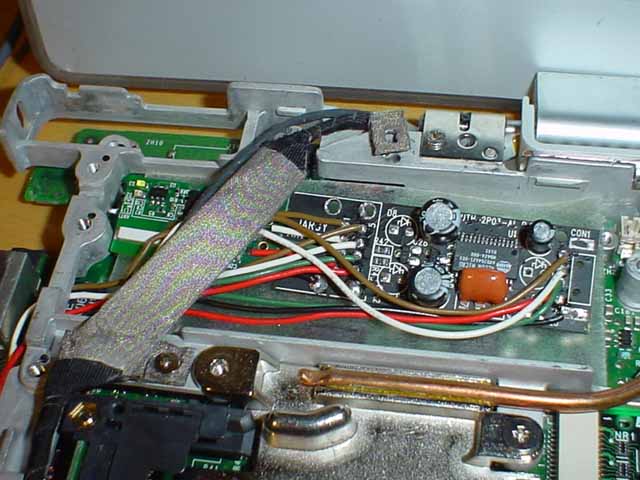

リード線で繋ぐトコ繋いで、空いたスペースにはめるだけ。。
（えらくはしょったな。。・笑）

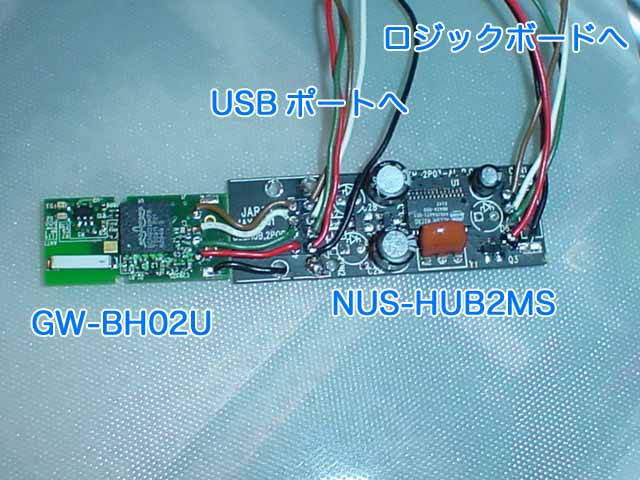

手抜きしすぎだとお叱りを受けたので。。（笑）
これでわかりますでしょうか？
なぜ、ここにHUBがあるのかっていうと、
そのまま内蔵させるだけだと、せっかくのDual USBが使えなくなってしまします。
で、一旦ロジックボードからHUBを介して
GW-BH02Uと本来USBポートのある側面に分岐してあげるという、
ちょっと面倒な流れになっております。
こうして分岐してあげたおかげで、BlueToothを使いつつ、
iBookの側面にあるUSBポートはふたつともそのまま使用可能となるわけです。
02.09.08.追記
やはり、上の写真だけだとわからないとの事なので、

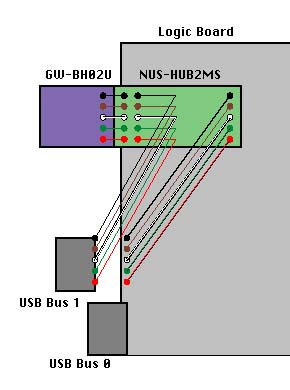

簡単な図解を。。
これでいかがでしょうか？
更なる詳細はまた後ほど。。
■■KAIZOは自己責任で■■
※ネジをひとつ外しただけでメーカー保証は効かなくなります。
